Pada kesempatan ini saya akan sedikit memperkenalkan anda dengan apa itu "TDR (Time Delay Relay) ".

Langsung saja kepokok pembahasan.

TDR (Time Delay Relay) sering disebut juga relay timer atau relay penunda batas waktu banyak digunakan dalam instalasi motor terutama instalasi yang membutuhkan pengaturan waktu secara otomatis.

Peralatan kontrol ini dapat dikombinasikan dengan peralatan kontrol lain, contohnya dengan MC (Magnetic Contactor), Thermal Over Load Relay, dan lain-lain.

Fungsi dari peralatan kontrol ini adalah sebagai pengatur waktu bagi peralatan yang dikendalikannya. Timer ini dimaksudkan untuk mengatur waktu hidup atau mati dari kontaktor atau untuk merubah sistem bintang ke segitiga dalam delay waktu tertentu.

Timer dapat dibedakan dari cara kerjanya yaitu timer yang bekerja menggunakan induksi motor dan menggunakan rangkaian elektronik.

Timer yang bekerja dengan prinsip induksi motor akan bekerja bila motor mendapat tegangan AC sehingga memutar gigi mekanis dan menarik serta menutup kontak secara mekanis dalam jangka waktu tertentu.

Sedangkan relay yang menggunakan prinsip elektronik, terdiri dari rangkaian R dan C yang dihubungkan seri atau paralel. Bila tegangan sinyal telah mengisi penuh kapasitor, maka relay akan terhubung. Lamanya waktu tunda diatur berdasarkan besarnya pengisian kapasitor.

Bagian input timer biasanya dinyatakan sebagai kumparan (Coil) dan bagian outputnya sebagai kontak NO atau NC.

Kumparan pada timer akan bekerja selama mendapat sumber arus. Apabila telah mencapai batas waktu yang diinginkan maka secara otomatis timer akan mengunci dan membuat kontak NO menjadi NC dan NC menjadi NO.

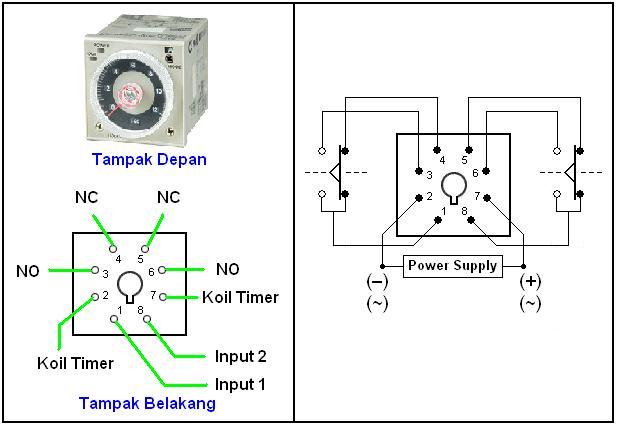

Pada umumnya timer memiliki 8 buah kaki yang 2 diantaranya merupakan kaki coil sebagai contoh pada gambar di atas adalah TDR type H3BA dengan 8 kaki yaitu kaki 2 dan 7 adalah kaki coil, sedangkan kaki yang lain akan berpasangan NO dan NC, kaki 1 akan NC dengan kaki 4 dan NO dengan kaki 3. Sedangkan kaki 8 akan NC dengan kaki 5 dan NO dengan kaki 6. Kaki kaki tersebut akan berbeda tergantung dari jenis relay timernya.

Nah, Cukup dulu ilmu tentang Timer/Time Delay Relay ini,
Semoga Bermanfaat. .
