Rangkaian Jam Digital Menggunakan Atmega16

Jam Digital Atmega16

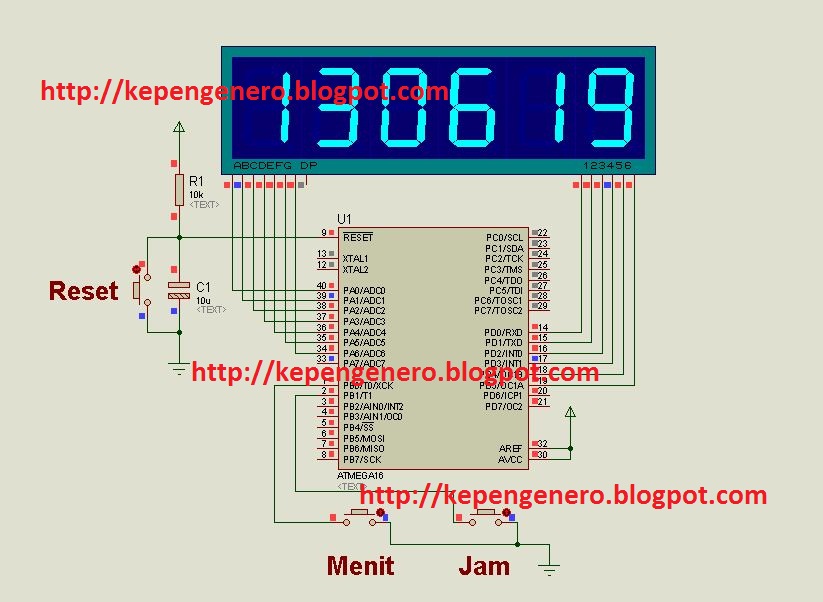

Rangkaian diatas merupakan salah satu contoh rangkaian jam digital menggunakan tampilan seven segmen. Yang mana pada gambar diatas dapat kita lihat 6 digit angka, yang berarti jam digital tersebut lengkap dengan detak detik. Ledbih tepatnya ada jam menit dan detik. rangkaian diatas sangatlah sederhana, hanya tersusun oleh 1 buah IC ATMEGA16 dan 6 digit seven segmen, dan beberapa tombol untuk mengatur menit dan jam serta satu tombol lagi untuk me-reset.Bahasa pemprogramannnya pun hanya menggunakan bahasa basic Bascom AVR Pada posting ini saya juga telah menyiapkan code yang siap untuk didownload ke IC ATMEGA16.

Download :
Code Ziddu | Mediafire (bahasa basic) | 200 KB
Simulasi Ziddu Mediafire (file proteus) | 200 KB
Password Winrar

NB : bagi Anda yang belum mempunyai aplikasi Bascom AVR dan Proteus bisa download pada link dibawah.

Bascom AVR | 42 MB
Proteus | 97 MB
